Ficha Tecnica

1500MX Fresadora CNC

Recorridos

Eje X
500mm [19.7 pulg]
Eje Y
350mm [13.8 pulg]
Eje Z
356mm [14 pulg]
Huso Nariz a Mesa
96 - 450 mm [3.7-17.7 pulg]

Husillo

Potencia del Husillo (Continuo)
3kW [4 hp]
Potencia del Husillo (Pico)
4.5kW [6 hp]
Velocidad del Husillo
250 - 10,000 RPM
Cono
BT30
Machueleado
Rígido Tocando

Máximo Alimentar Tarifas

Eje X y Eje Y
30.5 m/min [1,200 IPM]
Eje Z
15.2 m/min [600 IPM]

Electricidad y Aire

Requerimiento Eléctrico
230 VCA, 50/60 Hz, Interruptor 30A*
Tipo de Enchufe
NEMA L6-30P
Aire Requerido
90 - 120 psi

Especificaciones

Tamaño de Mesa
0.9mx0.3m [35pulgx12.75pulg]
Huella de Sistema Típico
2.2m x 2.6m x 2.4m
[86pulg x 104pulg x 94pulg]
Peso de Sistema Típico
1270kg [2800 libras]
Máximo Peso en Mesa
136kg [300 libras]

Rendimiento

Pruebas
Ballbar en Cada Maquina

Componentes Claves

Marco
Casting Mineral
Guías
Guías Lineales
Movimiento de Sistema
Sistema de Control EtherCAT

Envío

Peso de Tarima
1456kg [3210 libras]
Dimensiones de empaque
1.7m x 1.9m 2.3m
[68pulg x 74pulg x 89pulg]

Accesorios Opcionales

Cambiador Automático de Herramientas de 16 posiciones [ATC]
Cuarto Eje MicroARC 6 - 150mm
Refrigerante de Inundación con tanque de 36 galones
Sistema de lavado de cabina automatico
Sonda Palpadora y Herramientas Inalámbrico
Sistema de Refrigeración MQL
Sistema de Refrigeración a través de Husillo
Recolector de Neblina
Extractor de virutas sin-fin [Próximamente]

Controlador PathPilot
logo-pathpilot_white

Potente programación conversacional, simple de usar
Diseñado para aplicaciones modernas y mecanizados de alta velocidad, lista para programas CAM como Fusion360, SolidWorks, SprutCAM, y MasterCAM
Almacenamiento de 80GB
Control dedicado de compensación de desgaste de cortadores, maximas RPM de cada herramienta
Planificacion mejorada, suavizado de trayectoria de corte
Datos de Ballbar se agregan a la compensación para mejorar la precisión
Conveniente manejo de archivos y sincronización con la nube usando su cuenta de PathPilot HUB

Garantía

1 año garantía contra defectos electrónicos

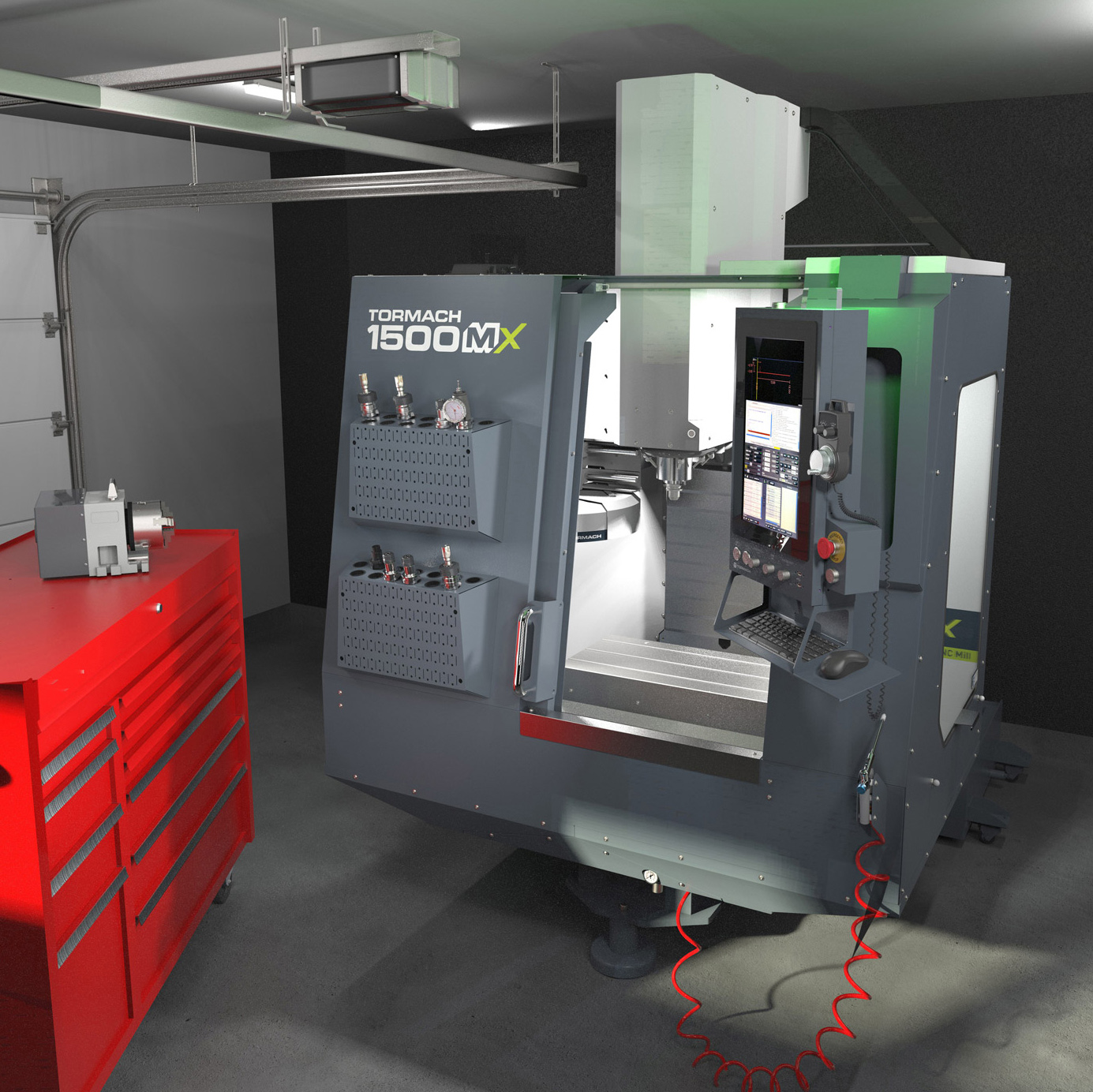

1500MX--Garage-Med-Left-Angle-.Cropped_MAIN_206-1
*Conexiones eléctricas adicionales pueden ser requeridas para accesorios opcionales
